BCY14-1B斜盤式電液比例控制變量柱塞泵/馬達
|
工作原理
主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。
|
|
| BCY14-1B型電液比例控制變量泵，是利用“流量——位移——力反饋”的原理設計的，是CY14-1B型軸向柱塞泵中一種新的變量型式，是靠外控油壓來控制變量機構，并利用輸入比例電磁鐵的電流大小來改變泵的流量，輸入電流與泵的流量成比例關系。該泵控制靈活、動作靈敏、重復精度高、穩定性好，能方便地實現液壓系統的遙控、自控、無級調速、跟蹤反饋同步和計算機控制，適用于工業自動化的要求。 |

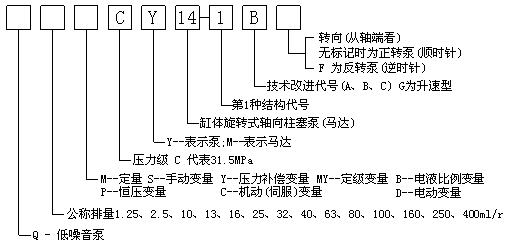

| 型號說明 |
|

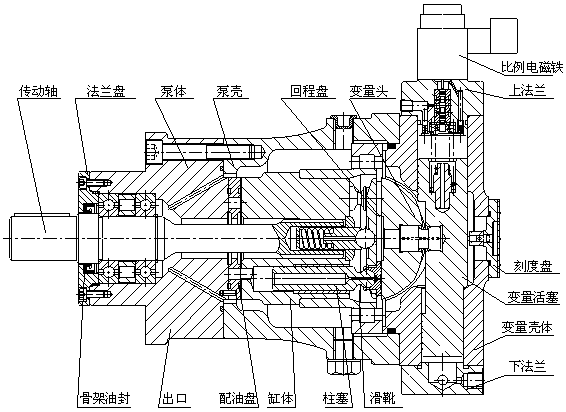

| 結構圖 |
|

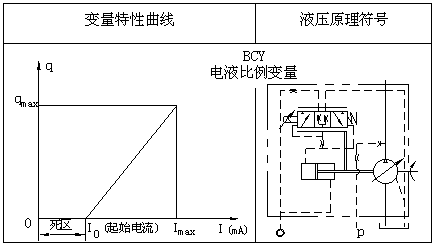

| 特性曲線 |
|

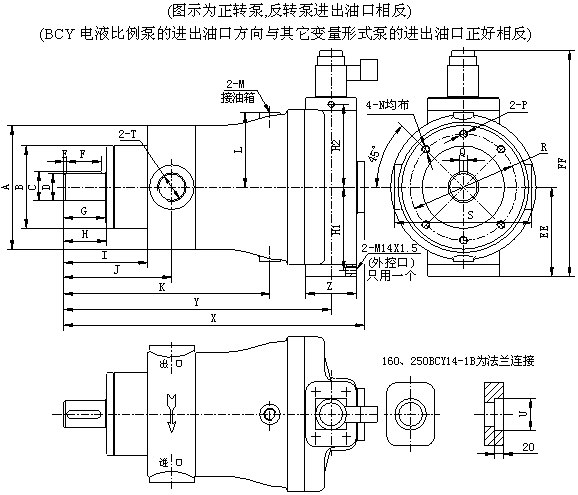

| 外形尺寸 |
|
| |
|
